Suprafeu GD DAS 1V EI 60

Porte en bois intérieure, DAS, Suprafeu GD DAS 1V EI 60

Mode 2 Ferme-porte bras à compas + ventouse Mode 2 Ferme-porte bras à coulisse + ventouse Mode 2 Ferme-porte + Bandeau Usage intérieur
La Suprafeu GD DAS 1V EI 60 permet une mise en sécurité immédiate des personnes ainsi qu'un contrôle d'accès pendant les moments d'exploitation en cas d'incendie grâce à une technologie innovante, économique et des procès verbaux permettant tous les types de configurations et de dimensions sur chantier.
Utilisé en tant que :

Performances de la porte

  • picto DAS : E/EI2 60
    Certificat NF
  • picto Feu : E/EI2 60
    Certificat NF
    Recto, Verso
  • picto Environnement
    DEP N°3 (HB)
    DEP N°4 (HM)
E/EI2 60

Descriptif de base

Huisserie

  • Type : Huisserie métallique en acier 15/10e prépeint
  • - Bois dur qualité à peindre
  • Section : Mini 78 x 54
  • Mise en oeuvre : Selon liste ci-dessous

Vantail

  • Epaisseur : 50 mm
  • Cadre : Bois dur qualité à peindre
  • Ame : Pleine coupe-feu
  • Parement : Plan en MDF prépeint
  • Chants : Droits
  • Etanchéité au feu : EI 60
  • Poids (format 2040 x 930) : 61 kg
  • Articulation : Paumelles UNI BCP sur huisserie bois et métallique
  • Serrure : 1 point NF QC axe à 50 protégée thermiquement

Equipement DAS (références situées en annexes)

  • Economique : Ferme-porte bras à compas, ventouse murale déportée 24 ou 48V rupture (1.68W unitaire) ou émission (3W unitaire), boitier de connexion principal, angle d'ouverture 120°
  • - Avec ou sans contact de position porte fermée (contact à bille dans l'huisserie) et contact de position porte ouverte (intégrée à la ventouse)

Variantes & options

Huisserie

  • Bois dur qualité à vernir
  • Juxtaposition de blocs-portes possible (illimité)
  • Joint Isophonique

Vantail

  • Etanchéité à l'air : Joint balai posé en traverse basse

Finitions du vantail

  • Stratifié
  • Placage bois essence fine collée en sur-épaisseur du parement

Décors du vantail

  • Rainuré ligne Beaux Arts en prépeint et stratifié

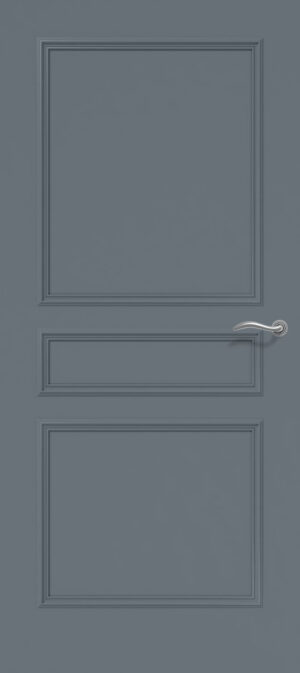

  • Moulures bois en applique en prépeint et placage bois essence fine

Articulations*

  • Paumelles inox UNI
  • paumelles 160x80 Picarde à bille ou Loutre inox
  • Charnières invisibles (PB-315)

Equipements DAS (références situées en annexes)

  • Economique plus : Ferme-porte bras à coulisse, ventouse murale déportée 24 ou 48V rupture (1.68W unitaire) ou émission (3W unitaire), boitier de connexion principal, angle d'ouverture 120° : avec ou sans contact de position porte fermée (contact à bille dans l'huisserie) et porte ouverte (intégrée à la ventouse)
  • Esthétique : Ferme-porte et bandeau électromagnétique avec ventouse intégrée 24 ou 48V rupture (2.5W unitaire) ou émission (6W unitaire), angle d'ouverture 120° : avec ou sans contact de position porte fermée et ouverte intégré au bandeau
  • Esthétique plus (robuste) : Ferme-porte et bandeau électromagnétique avec ventouse intégrée 24 ou 48V rupture (4.8W unitaire), boitier de connexion principal, angle d'ouverture 120° : avec ou sans contact de position porte fermée (contact à bille dans l'huisserie)

Serrures*

  • Serrure de sureté 1pt de type urgence
  • Barre anti-panique 1 point encastrée

Contrôles d'accès*

  • Gâche électrique DAS pour issues de secours (conforme NFS 61 937 Fiche XIV)
  • Verrou électromagnétique en applique côté paumelles (1 par vantail)
  • Serrure électrique DAS et circuit électronique associé (conforme NFS 61 937 Fiche XIV)

Oculus*

  • Nature : Vitrage E 60 ou EI 60 posé avec parcloses bois ou acier extra plates
  • Formats standards : Parcloses bois : D 300, D 400, 400x300, 800x200
  • - Parcloses acier : D 279, D 432, 432x279 - Parcloses acier inoxydable : 300x400
  • Formats spéciaux maxi : Parcloses bois : rectangulaire 1200x400
  • Nombre maxi : Parcloses bois : 2 par vantail
  • - Parcloses acier : 2 par vantail
  • Position : distance mini bord du vantail ou entre oculi precisée en annexe

Accessoires*

  • Garniture sur plaque ou sur rosace
  • Protection de porte PVC

Châssis vitré

  • Châssis d'imposte ou latéral
  • Unique ou multiple
  • Avec conservation de l'agrément feu de l'ensemble

*

  • Références homologuées par Keyor et modifications induites dans les fiches correspondantes en ANNEXE

Dimensions et mises en oeuvre standards

Dimensions max Performance max Bâti bois Huisserie bois Bâti métal Huisserie métal

Scellé

Scellée

Tunnel

Plaques de plâtre

Scellé

Scellée

Banchée

Tunnel

2674x1230 EI60 PB-221 PB-223 PB-226 PB-227 PB-220 PB-222 PB-224 PB-225
2252x1230 EI60 PB-261 PB-263 PB-266 PB-268 PB-260 PB-262 PB-264 PB-265

Dimensions et performances maximales détaillées par mise en oeuvre

    Performance Bâti bois Huisserie bois Bâti métal Huisserie métal


Scellé

Scellée

Tunnel

Plaques de plâtre

Scellé

Scellée

Banchée

Tunnel

  PB-221PB-223PB-226PB-227PB-220PB-222PB-224PB-225
1 vantail
1V F-P bras à compas Eco (**) (1840/2674)x(530/1100) (1840/2656)x(530/1100)
1V F-P bras à coulisse Eco plus (**) (1840/2674)x(530/1230), 3.15 m² maxi (1840/2656)x(530/1230), 3.19 m² maxi
1V F-P et bandeau Esth. (**) (1840/2674)x(530/1100) (1840/2656)x(530/1100)
1V F-P et bandeau Esth. plus (**) (1840/2674)x(530/1230), 3.15 m² maxi (1840/2656)x(530/1230)+3.19 m² maxi

(**) : Définition au niveau des Variantes et options, équipement DAS
