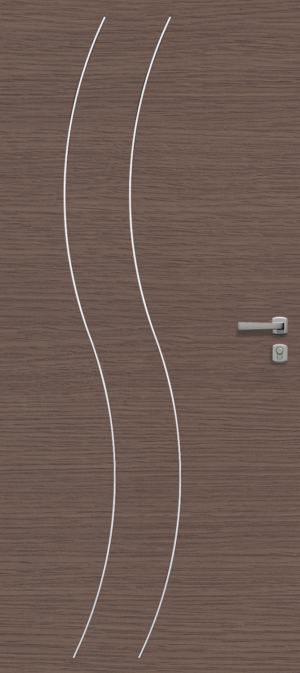

Det_Stratifié_Chene Brun Horizontal_ROAD
Contactez-nous

Climafone 41 1V EI 30

Porte en bois d'entrée, blindée, intérieure, palière, Palière, Climafone 41 1V EI 30

Ra=41 dB Rw=42(-1;-4) dB
Usage intérieur
La Climafone 41 1V EI30 est une porte palière comportant un blindage d'acier total de 2mm, ce qui lui permet d'atteindre une atténuation acoustique de 41 dB.

Performances de la porte

  • picto Feu : E/EI 30
    EFECTIS N° EFR-14-000444
    Recto Verso, sauf RENO (feu côté paumelles)
  • picto Acoustique : Ra=41 dB Rw=42(-1;-4) dB
    CTBA N° 02/PC/PHY/2006/4A
    FCBA.IBC.342.372-2011.284.307_e5
  • picto Stabilité, configuration testée en 2040 x 930 mm : Ra=41 dB Rw=42(-1;-4) dB
    Climat C Classe 3
    (flèche < 2mm)
    CTBA N°03/PC/PHY/21/3a
  • picto Thermique : Ud = 1,5 (HB), Ud = 1,7 (HM)
    FCBA PC.CIAT/2016.045.15
    FCBA PC.CIAT/2016.045.16
  • picto Environnement
    FDES N°3 (HB)
    FDES N°9 (HM)

Descriptif de base

Huisserie

  • Type : Huisserie métallique en acier 15/10e prépeint
  • - Bois résineux ou bois dur qualité à peindre
  • Section : Mini 67x54
  • Mise en oeuvre : Selon liste ci-dessous
  • Joint : Isophonique

Vantail

  • Epaisseur : 40 mm
  • Cadre : Bois résineux
  • Ame : Composite coupe-feu, acoustique, stable et thermique
  • Parement : Plan en MDF prépeint
  • Chants : Droits
  • Etanchéité au feu : EI30 selon solution retenue
  • Etanchéité à l'air : Joint balai posé en traverse basse
  • Poids (format 2040 x 930) : 58 kg
  • Articulation : paumelles UNI BCP sur huisserie bois et métallique
  • Serrure : 3 points à pênes sortants axe à 50

Variantes & options

Huisserie

  • Bois dur qualité à vernir
  • Huisserie métallique en acier galvanisé prépeint
  • Huisserie 4 côtés

Vantail

  • Cadre bois dur qualité à peindre
  • Cadre bois dur qualité à vernir
  • Etanchéité au feu EI30 : standard, U, DCF, FC, UE ou B
  • Etanchéité à l'air : Plinthe automatique
  • - Seuil à la suisse bois avec ou sans capotage inox, seuil aluminium, seuil réduit acier

Finitions du vantail

  • Stratifié

Décors du vantail

  • Gravé Beaux-Arts
  • Gravé en prépeint, stratifié
  • Moulures bois en applique en prépeint
  • Inserts en applique ou affleurants (selon modèle) en stratifié

Imposte

  • Suivant plans PB-75 (HB) et PB-76 (HM)
  • Démontable avec feuillure porte imposte et verrous
  • Hauteur mini 200 mm

Articulations*

  • Paumelles inox UNI, 140x70 ou 140x70 inox
  • Charnières invisibles réglables en 3D
  • Pions anti-dégondage

Serrures*

  • Multipoints axe à 50, 120 ou 300 standard ou A2P*
  • Multipoints A2P** axe à 50
  • Barre anti-panique 1 point ou 3 points en applique

Contrôles d'accès*

  • Serrure 1 point électrique filaire avec passe-câble invisible, ou autonome à carte, à code ou RFID
  • Gâche électrique
  • Gâche électrique DAS pour issues de secours (conforme NFS 61 937 Fiche XIV)

Fermeture*

  • Ferme-porte : En applique bras à compas ou à coulisse
  • - Encastré
  • Ouvre-porte motorisé sur demande spéciale (à coupler avec gâche électrique ou serrure motorisée)

Oculus*

  • Position : distance mini bord du vantail ou entre oculi precisée en annexe

Accessoires*

  • Microviseur, hauteur standard 1500 mm
  • Garniture sur plaque ou sur rosace
  • Protection de porte PVC ou tôle acier d'épaisseur 10/10ème mm

*

  • Références homologuées par Keyor et modifications induites dans les fiches correspondantes en ANNEXE

Dimensions et mises en oeuvre standards

Dimensions max Performance max (Ra) Bâti bois Huisserie bois Bâti métal Huisserie métal

Scellé

Scellée

Tunnel

Plaques de plâtre

Scellé

Scellée

Banchée

Tunnel

Plaques de plâtre

2940x1230 43 dB – Climat 3C – 1,5 W/m².K PB-61 PB-63 PB-66 PB-68 PB-60 PB-62 PB-64 PB-65 PB-67

Dimensions et performances maximales détaillées par mise en oeuvre

    Performance (Ra) Imposte Bâti bois Huisserie bois Bâti métal Huisserie métal


Scellé

Scellée

Tunnel

Plaques de plâtre

Doublage intérieur (5)

Réno

Scellé

Scellée

Banchée

Tunnel

Plaques de plâtre

Easy Métal (6)

Doublage intérieur (5)

  PB-61PB-63PB-66PB-68PB-70PB-71PB-60PB-62PB-64PB-65PB-67PB-73PB-69
1 vantail 1V 41dB (3) (4) - 2240x(630/1030) 2233x(630/1017) 2240x(630/1030)
1V 40dB - 2240x(1031/1230) (2) - 2240x(1031/1230) -
Avec ou sans imposte 1V Non mesuré 900 (7) 2940x(330/1230) 2576x(330/1185), 2.8 m² maxi
(Ex : 2576x1087 ou 2363x1185)
- 2346x(330/980) -

(2) : Largeur limitée à 1185 mm pour le DCF (3) : 43dB avec joint balai et seuil suisse (4) : 42dB avec substitution du joint balai par seuil suisse (5) : Doublage de 70 mm mini colle comprise, limité à 170 mm pour huisserie métallique (6) : Dimensions limitées à 2233x(630/1017) (7) : Imposte incluse dans la hauteur maxi
