Manoir 1V

Porte métallique d'entrée, extérieure, Manoir 1V

étanchéité AEV A*3,E*5B,V*C5 CSTB N° 10-768
La gamme MANOIR répond aux exigences techniques en alliant le caractère et l'authenticité du bois avec les qualités d'un BP acier performant. ELIGIBLE RT2012 ET BEPOS
Utilisé en tant que : ,

Performances de la porte

  • picto Acoustique : acoustique porte pleine RW 30 dB (-3;-4) CEBTP B212.4.368 - AC97-022
  • picto Stabilité : Suivant DTU
  • picto Thermique : thermique Ud = 0,96 sur HB FCBA PC.CIAT/2013.154.2, thermique Ud = 1,30 sur HM FCBA PC.CIAT/2013.154.3, thermique avec oculus Ud = 1,30 sur HB FCBA PC.CIAT/2013.154.4, thermique avec oculus Ud = 1,60 sur HM FCBA PC.CIAT/2013.154.5
  • picto Acoustique : acoustique avec oculus RW 31 dB (-2;-3) CEBTP B212.4.368 - AC97-022
  • picto Étanchéité : étanchéité AEV A*3,E*5B,V*C5 CSTB N° 10-768
  • picto Environnement
    DEP A+

Descriptif de base

Huisserie

  • Huisserie revêtue d'un primaire à peindre sur chantier, en bois durabilité classe 3, ou en acier galvanisé 15/10ème avec fixation adaptée à la mise en œuvre
  • Seuil PMR de 19 mm en aluminium (livré en accessoire sur huisserie banche)

Vantail

  • Porte à recouvrement 4 côtés de 52mm d'épaisseur
  • Parements en acier galvanisé Z225 75/100e, face extérieure habillage panneau bois lisse okoumé multiplis CTBX de 8mm lasuré couche de finition à réaliser sur chantier
  • Cadre en PVC renforcé à rupture de pont thermique
  • Âme en mousse de polyuréthane de forte densité thermique
  • Étanchéité par joint périphérique thermique et acoustique
  • Ferrage 4 fiches réglables 3 dimensions
  • Serrure multipoints à rouleaux axe à 50
  • Rejet d'eau
  • Réservation pour garniture sur plaque entraxe 195mm

Variantes & options

Décors du vantail

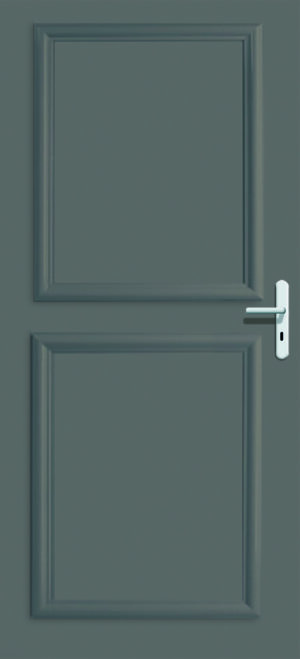

  • Décor moulure bois en applique sur une face ou panneau bois rainuré finition peinture hydrosoluble satinée
  • Avec oculus double vitrage 4/10/4 G200, stadip 33,2/8/G200

Huisserie

  • Huisserie métallique finition haute qualité par poudrage polyester satiné, sablé, ou métallisé selon nuancier KEYOR
  • Huisserie bois finition peinture hydrosoluble satinée
  • Position du rejingot pour mise en œuvre sur huisserie métallique ITI et ITE plan PM 44

Serrures*

  • Serrure 1 point sans classement AEV
  • Serrure axe à 50 à relevage de béquille à rouleaux option avec crochets manœuvrable par béquille double
  • Serrure axe à 50 automatique à rouleaux option avec crochet et A2P * manœuvrable par béquille double
  • Serrure axe à 50 3 points à pênes sortants option: A2P*, A2P**
  • Serrure axe à 50 5 points à pênes sortant option A2P*, A2P**
  • Serrure axe à 120 3 points à pênes sortants option: A2P*
  • Serrure axe à 120 5 points à pênes sortants option: A2P*
  • Réservation gâche électrique sans classement AEV

Accessoires*

  • Cylindre à profil européen 40 x 40
  • Cylindre à profil européen 30 x 40 à bouton
  • 2/3/4 pions antidégondage
  • Heurtoir et bouton décoratif en laiton, associé à une garniture
  • Entrebâilleur en applique à chaîne
  • Entrebâilleur en applique rigide
  • Caches paumelles gris argent
  • Béquille double sur plaque entraxe 195
  • Poignée de tirage sur plaque entraxe 195
  • Garniture renforcée béquille double ou poignée de tirage entraxe 195
  • Garniture sur rosace (incompatible sur SGN1)
  • Micro viseur hauteur standard 1500 mm autre hauteur sur demande
  • Renfort entrebâilleur
  • Renfort garniture sur rosace
  • Renfort ferme porte

Ensemble composé

  • Châssis latéral à vitrer avec ou sans double vitrage
  • Imposte à vitrer avec ou sans double vitrage
  • Imposte pleine
  • Châssis et imposte sans agrément

*

  • Références homologuées par Keyor

Dimensions et mises en oeuvre standards

Hauteurs standards : 2009 ou 2109 - Largeurs standards 1V : 822, 872 ou 922 -
Dimensions max Performance max Huisserie bois Huisserie métal

ITI

ITI

2209x922 0.88 W/m².K (HB) PM-14 A PM-14 B

Dimensions et performances maximales détaillées par mise en oeuvre

    Performance Huisserie bois Huisserie métal


ITI

ITI

  PM-14 APM-14 B
1 vantail
1V 0.88 W/m².K (HB) (1850/2209)x(822/922)

Designs disponibles
