Fusion 1V EI 30

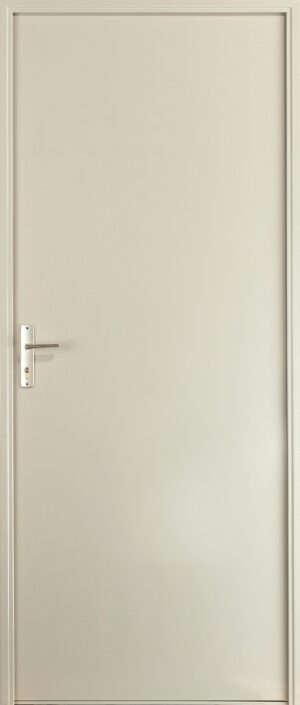

Porte métallique blindée, de service, intérieure, Fusion 1V EI 30

EI 30
Le bloc porte FUSION EI 30 est la solution de porte métallique coupe-feu 30 min pour application intérieure et extérieure avec un choix d’options complet. ELIGIBLE RT2012 ET BEPOS

Performances de la porte

  • picto Feu : EI 30
    EFECTIS 09-A-492 + Ext. 11/01 + Ext 12/2
    Recto verso
  • picto Acoustique : Rw 32 (-1,-5) dB
    avec option kit acoustique
    LGAI rapport d'essai 11-3870-2552

  • picto Stabilité : Suivant DTU
  • picto Thermique : Ud = 1,5 (HM)
    Crit Bois N° 2012-442
  • picto Environnement
    A+

Descriptif de base

Dimensions standards :
Hauteur : 2050/2140
Largeur 1V : 800/890/990/1100/1200/1300
Largeur 2VE : 750+740/800+790/890+880/990+980
Largeur 2VI : 990+(500/600/700/780/800/900)

Huisserie

  • Bâti en acier galvanisé 12/10 ème avec fixation adaptée à la mise en œuvre, finition ral 1013 forte structure, barre d'écartement amovible
  • étanchéité au feu par joint intumescent

Vantail

  • porte à recouvrement 3 côtés de 54mm d'épaisseur,
  • Parements lisses en acier galvanisé 75/100e finition RAL 1013 forte structure
  • assemblage des parements par sertissage assurant la rigidité
  • âme composite technique coupe-feu et acoustique
  • joint confort à coller dans le recouvrement du vantail
  • classement du joint confort anti fumée froide, associé au kit acoustique comprenant 2 joints balais avec barre de seuil aluminium pour des dimensions hors tout vantail 2140 x 990
  • ferrage usage intérieur 2 charnières en acier de 160mm 1 avec roulement à bille, 1 avec ressort de fermeture
  • Pions antidégondage
  • serrure DIN 1 point à pêne sortant axe à 65
  • renfort anti panique côté opposé aux paumelles, renfort ferme porte côté paumelles selon PM-89

Variantes & options

Finitions du vantail

  • finition haute qualité par poudrage polyester forte structure selon nuancier KEYOR

Huisserie

  • finition haute qualité par poudrage polyester forte structure selon nuancier KEYOR
  • sur bâti S , joint périphérique de 28 x 15 posé dans la rainure de l’huisserie
  • sur bâti pose en tunnel ou cloison, joint périphérique à lèvre à coller en fond d’huisserie
  • barre de seuil aluminium avec 2 joints balais à poser sur le vantail
  • seuil inox PMR à visser

Version Acoustique

  • sur bâti S avec agrément, joint périphérique de 28 x 15 posé dans la rainure de l’huisserie, associé à l’étanchéité basse (2 joints balais avec barre de seuil aluminium ou seuil inox PMR à visser)
  • sur les bâtis pose en tunnel ou cloison, perf. acoustique par analogie au bâti S joint périphérique à lèvre à coller en fond d’huisserie,
  • associé à l’étanchéité basse (2 joints balais avec barre de seuil aluminium, ou seuil inox PMR à visser)

Articulations*

  • ferrage usage extérieure 2 charnières en inox de 80mm 3 charnières à partir de 2400 mm de haut
  • 3 ème charnière

Serrures*

  • serrure 1 point d'urgence sortie toujours libre conforme EN179
  • kit de barre anti panique 1 point encastrée manœuvre extérieure sur ouvrant avec cylindre et garniture conforme EN 1125
  • kit de barre anti panique 3 points encastrée avec ou sans manœuvre extérieure sur ouvrant conforme EN 1125

Fermeture

  • ferme porte en applique bras à compas
  • ferme porte en applique bras à coulisse
  • limiteur d'ouverture pour ferme porte bras à coulisse

Contrôle d'accès*

  • ventouse en applique 300 daN à rupture pour issue de secours (conforme NFS 61 937 FICHE XVI), compatible avec serrure d'urgence uniquement
  • ventouse en applique 300 daN à rupture pour la sécurité des biens et des personnes
  • serrure électrique avec jarretière encastrée 12 volts à émission
  • serrure électrique urgence avec jarretière encastrée 12 volts à émission avec béquille
  • serrure électrique anti panique avec jarretière encastrée 12 volts à émission
  • contact de position à bille en laiton sauf sur bâti S

Oculus*

  • oculus vitrage feuilleté transparent, usage en situation non exposé aux UV
  • Format standard
  • circulaire diamètre 280mm
  • rectangulaire 400 x 300 mm
  • rectangulaire 600 x 400 mm
  • hors standard dimension maxi sur consultation 600 x 400mm

Accessoires*

  • cylindre varié à profil européen 40 x 35
  • cylindre varié à profil européen 40 x 35 à bouton
  • béquille double nylon noir sur plaque acier
  • béquille double sur plaque en aluminium ou inox
  • béquille double sur rosace en aluminium ou inox
  • protection côté opposé aux charnières par plaque en aluminium ou inox de 1mm en bas du vantail ou au niveau de la garniture
  • casquette anti pluie en inox

*

  • Références homologuées par Keyor

Dimensions et mises en oeuvre standards

Hauteurs standards : 2050 ou 2140 - Largeurs standards 1V : 800, 890, 990, 1100, 1200 ou 1300 -
Dimensions max Performance max Bâti métal S6 Bâti métal U6

Scellée ou vissée

Tunnel

2480x1300 EI30 PM-77 PM-82

Dimensions et performances maximales détaillées par mise en oeuvre

    Performance Bâti métal S6 Bâti métal U6 Bâti métal S6 Bâti métal M6 Huisserie métal P6


Scellée ou vissée

Tunnel

Réno

Scellée

Plaques de plâtre

  PM-77PM-82PM-86PM-104PM-92
1 vantail
1V EI30 (750/2480)x(370/1300) (1), 2,93 m² maxi

(1) : Pour des largeurs inférieures à 400 mm, la hauteur du vantail est limitée à 2450 mm
