Fusion Service 1V 3 points

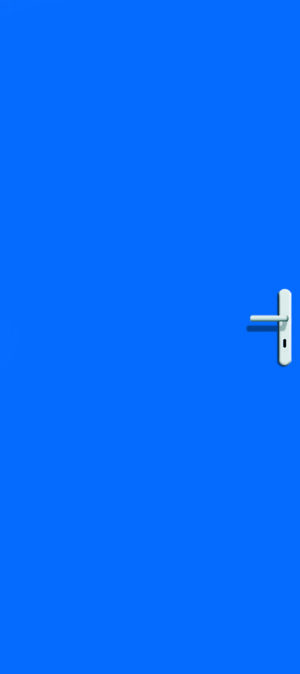

Porte métallique blindée, de service, intérieure, Fusion Service 1V 3 points

La porte Fusion Service 3 points est la solution de porte métallique technique à 3 points de fermeture pour un usage intérieur ou extérieur, vous offrant un large choix d'options et de finitions

Performances de la porte

  • picto Acoustique : Rw 36 (-3,-8) dB
    Porte pleine
    avec option kit acoustique
    LGAI rapport d'essai 11-3870-2546
  • picto Acoustique : Rw 35 (-1,-5) dB
    porte avec oculus
    avec option kit acoustique
    LGAI rapport d'essai 11-3870-2548
  • picto Stabilité : Suivant DTU
  • picto Thermique : Ud = 1,4 (HM)
    Crit Bois N° 2012-442
  • picto Environnement
    A+

Descriptif de base

Dimensions standards :
Hauteur : 2050/2140
Largeur 1V : 800/890/990/1100
Largeur 2VE : 750+750/800+800/890+890/990+990
Largeur 2VI : 990+(700/790/890)

Huisserie

  • Bâti en acier galvanisé 12/10 ème avec fixation adaptée à la mise en œuvre, finition ral 1013 forte structure, barre d'écartement amovible

Vantail

  • Serrure DIN 3 points axe à 65
  • Renfort ferme porte côté paumelles selon PM-89
  • porte à recouvrement 3 côtés de 64mm d'épaisseur,
  • Parements lisses en acier galvanisé 75/100e finition RAL 1013 forte structure
  • assemblage des parements par sertissage assurant la rigidité
  • âme thermique
  • joint confort à coller dans le recouvrement du vantail
  • ferrage usage intérieur 2 charnières en acier de 160mm 1 avec roulement à bille, 1 avec ressort de fermeture
  • Pions antidégondage
  • renfort anti panique côté opposé aux paumelles, renfort ferme porte côté paumelles selon PM-89

Variantes & options

Finitions du vantail

  • finition haute qualité par poudrage polyester forte structure selon nuancier KEYOR

Huisserie

  • finition haute qualité par poudrage polyester forte structure selon nuancier KEYOR
  • sur bâti S , joint périphérique de 28 x 15 posé dans la rainure de l’huisserie
  • sur bâti pose en tunnel ou cloison, joint périphérique à lèvre à coller en fond d’huisserie
  • barre de seuil aluminium avec 2 joints balais à poser sur le vantail
  • seuil inox PMR à visser

Version Acoustique

  • sur bâti S avec agrément, joint périphérique de 28 x 15 posé dans la rainure de l’huisserie, associé à l’étanchéité basse (2 joints balais avec barre de seuil aluminium ou seuil inox PMR à visser)
  • sur les bâtis pose en tunnel ou cloison, perf. acoustique par analogie au bâti S joint périphérique à lèvre à coller en fond d’huisserie,
  • associé à l’étanchéité basse (2 joints balais avec barre de seuil aluminium, ou seuil inox PMR à visser)

Articulations*

  • ferrage usage extérieure 2 charnières en inox de 80mm 3 charnières à partir de 2400 mm de haut
  • 3 ème charnière

Serrures*

  • Serrure DIN 3 points 1/2 tours d'urgence sortie toujours libre axe à 65 conforme EN179
  • Kit de barre anti-panique 3 points encastrées avec ou sans manoeuvre extérieure sur ouvrant conforme EN1125

Fermeture

  • ferme porte en applique bras à compas
  • ferme porte en applique bras à coulisse
  • limiteur d'ouverture pour ferme porte bras à coulisse

Contrôle d'accès*

  • ventouse en applique 300 daN à rupture pour issue de secours (conforme NFS 61 937 FICHE XVI), compatible avec serrure d'urgence uniquement
  • ventouse en applique 300 daN à rupture pour la sécurité des biens et des personnes

Oculus*

  • oculus vitrage feuilleté transparent, usage en situation non exposé aux UV
  • Format standard
  • circulaire diamètre 280mm
  • rectangulaire 400 x 300 mm
  • rectangulaire 600 x 400 mm
  • hors standard dimension maxi sur consultation 600 x 400mm

Accessoires*

  • cylindre varié à profil européen 40 x 45
  • cylindre varié à profil européen 40 x 45 à bouton
  • béquille double nylon noir sur plaque acier
  • béquille double sur plaque en aluminium ou inox
  • béquille double sur rosace en aluminium ou inox
  • grille d'aération en aluminium 400x200 mm débit 100 m3H
  • protection côté opposé aux charnières par plaque en aluminium ou inox de 1mm en bas du vantail ou au niveau de la garniture

*

  • Références homologuées par Keyor

Dimensions et mises en oeuvre standards

Hauteurs standards : 2050 ou 2140 - Largeurs standards 1V : 800, 890, 990 ou 1100 -
Dimensions max Performance max Bâti métal S12 Bâti métal U12

Scellée ou vissée

Tunnel

2460x1140 1,4 (HM) PM-106 PM-108

Dimensions et performances maximales détaillées par mise en oeuvre

    Performance Bâti métal S12 Bâti métal U12


Scellée ou vissée

Tunnel

  PM-106PM-108
1 vantail
1V 1,4 (HM) (750/2460)x(370/1140) (1), 2,53 m² maxi

(1) : Pour des largeurs inférieures à 400 mm, la hauteur du vantail est limitée à 2450 mm
