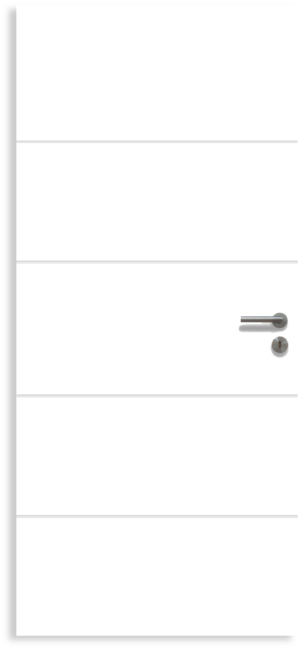

Det_Isoplane_Béquille Prague_ombres_1
Contactez-nous

Mag 30 PAU DAS 2V EI 30

Porte en bois intérieure, DAS, Mag 30 PAU DAS 2V EI 30

E/EI2 30
Mode 2 Ferme-porte bras à compas + ventouse Mode 2 Ferme-porte bras à coulisse + ventouse Mode 2 Ferme-porte + Bandeau Mode 2 Ferme-porte encastré + Bandeau Usage intérieur
La MAG 30 PAU DAS 2V EI 30 permet une mise en sécurité immédiate des personnes ainsi qu'un contrôle d'accès pendant les moments d'exploitation en cas d'incendie grâce à une technologie innovante, économique et des procès verbaux permettant tous les types de configurations et de dimensions sur chantier.
Utilisé en tant que :

Performances de la porte

  • picto DAS : E/EI2 30
    Certificat NF
  • picto Feu : E/EI2 30
    Certificat NF
    Recto, Verso
  • picto Environnement
    FDES N°5 (HB)
    FDES N°11 (HM)

Descriptif de base

Huisserie

  • Type : Huisserie métallique en acier 15/10e prépeint
    • - Bois résineux ou bois dur qualité à peindre
  • Section : Mini 67 x 54
  • Mise en oeuvre : Selon liste ci-dessous

Vantail

  • Epaisseur : 40 mm
  • Cadre : Bois dur
  • Ame : Pleine coupe-feu
  • Parement : Plans en stratifiés
  • Chants : Droit à rives homogènes
  • Battement 2V : Avec feuillure centrale tiercée
  • Etanchéité au feu : EI30 selon solution retenue
  • Poids (format 2040 x 930) : 35 kg
  • Articulation : paumelles UNI BCP sur huisserie bois et sur huisserie métallique
  • Serrure : 1 point NF QC axe à 50
  • Verrouillage : Verrous à entailler automatique haut et bas sur vantail semi-fixe

Equipement DAS (références situées en annexes)

  • Economique : Ferme-porte bras à compas, ventouse murale déportée 24 ou 48V rupture (1.68W unitaire) ou émission (3W unitaire), boitier de connexion principal, angle d'ouverture 120°
    • - Avec ou sans contact de position porte fermée (contact à bille dans l'huisserie) et contact de position porte ouverte (intégrée à la ventouse) - Sélecteur de fermeture en applique et système anti-fausse manœuvre

Variantes & options

Huisserie

  • Résineux prépeint
  • Bois dur qualité à vernir
  • Juxtaposition de blocs-portes possible (illimité)
  • Joint isophonique (HB : PB-410, 411, 412, 420 et HM : PB-400, 401, 404, 405 et 407)

Vantail

  • Etanchéité EI30 : standard, U ou UE
  • Cadre bois dur qualité à vernir

Décors du vantail

  • Inserts en applique ou affleurants (selon modèle) en stratifié

Imposte

  • Démontable avec feuillure porte imposte et verrous
  • Hauteur mini 200 mm

Articulations*

  • Paumelles inox UNI
  • Paumelles inox 140x70 mm
  • Charnières invisibles (PB-315)

Equipements DAS (références situées en annexes)

  • Economique plus : Ferme-porte bras à coulisse, ventouse murale déportée 24 ou 48V rupture (1.68W unitaire) ou émission (3W unitaire), boitier de connexion principal, angle d'ouverture 100° : avec ou sans contact de position porte fermée (contact à bille dans l'huisserie) et porte ouverte (intégrée à la ventouse)
    • - Bandeau sélecteur de fermeture
  • Esthétique : Ferme-porte et bandeau électromagnétique avec ventouse intégrée 24 ou 48V rupture (2.5W unitaire) ou émission (6W unitaire), angle d'ouverture 100° : avec ou sans contact de position porte fermée et ouverte intégré au bandeau
    • - Sélecteur de fermeture intégré au bandeau électromagnétique
  • Esthétique plus (robuste) : Ferme-porte et bandeau électromagnétique avec ventouse intégrée 24 ou 48V rupture (4.8W unitaire), boitier de connexion principal, angle d'ouverture 100° : avec ou sans contact de position porte fermée (contact à bille dans l'huisserie)
    • - Sélecteur de fermeture intégré au bandeau électromagnétique
  • Prestige : Ferme-porte encastré, ventouse intégrée 24V ou 48V rupture (0,8W unitaire), boitier de connexion principal, angle d’ouverture (vantail semi-fixe : 90°, vantail de service : 100°) : avec ou sans contact de position porte fermée (contact à bille dans l'huisserie)
    • - Sélecteur de fermeture encastré

Dispositifs de maintien

  • Ventouses murales encastrées
  • Ventouses de sol
  • Ventouses bi-tension

Serrures*

  • Serrure de sureté 1pt de type urgence
  • Barre anti-panique 1 point encastrée

Verrouillage du vantail semi-fixe*

  • Crémone automatique en applique

Contrôles d'accès*

  • Gâche électrique DAS pour issues de secours (conforme NFS 61 937 Fiche XIV)
  • Verrou électromagnétique en applique côté paumelles (1 par vantail)
  • Serrure électrique DAS et circuit électronique associé (conforme NFS 61 937 Fiche XIV)
  • (PB-508 : Largeurs mini ouvrant et semi-fixe)

Oculus*

  • Nature : Vitrage E 30 ou EI 30 posé avec parcloses bois ou acier extra plates
  • Formats standards : Parcloses bois : D 300, D 400, 400x300, 800x200 ou 1200x400
    • - Parcloses acier : D 279, D 432, 432x279 - Parcloses acier inoxydable : 300x400
  • Formats spéciaux maxi : Parcloses bois : 1200x500, triangulaire 600x400, circulaire ou demi-lune D 400
  • Nombre maxi : Parcloses bois : 4 par vantail
    • - Parcloses acier : 4 par vantail
  • Position : distance mini bord du vantail ou entre oculi precisée en annexe

Accessoires*

  • Garniture sur plaque ou sur rosace
  • Protection de porte PVC

Châssis vitré

  • Châssis d'imposte ou latéral
  • Unique ou multiple
  • Avec conservation de l'agrément feu de l'ensemble

*

  • Références homologuées par Keyor et modifications induites dans les fiches correspondantes en ANNEXE

Dimensions et mises en oeuvre standards

Dimensions max Performance max Bâti bois Huisserie bois Bâti métal Huisserie métal

Scellé

Scellée

Tunnel

Plaques de plâtre

Scellé

Scellée

Banchée

Tunnel

Plaques de plâtre
2875x(1230+1230) EI30 PB-261 PB-263 PB-266 PB-268 PB-260 PB-262 PB-264 PB-265 PB-267

Dimensions et performances maximales détaillées par mise en oeuvre

    Performance Imposte Bâti bois Huisserie bois Huisserie Fin de Chantier Bois Bâti métal Huisserie métal Dissymétrie
"rapport semi fixe / ouvrant > ou = à"


Scellé

Scellée

Tunnel

Plaques de plâtre

KM1F

Scellé

Scellée

Banchée

Tunnel

Plaques de plâtre
  PB-261PB-263PB-266PB-268PB-74PB-260PB-262PB-264PB-265PB-267
2 vantaux égaux 2VE F-P bras à compas Eco (**) - (1840/2875)x(530/1100)+(530/1100) (1840/2300)x(530/930)+(530/930) (1840/2403)x(530/1092)+(530/1092), 4.8 m² maxi -
2 vantaux égaux avec imposte 2VE F-P bras à compas Eco (**) 900 (1) (1840/2875)x(530/1100)+(530/1100) - (1840/2403)x(530/1092)+(530/1092), 4.8 m² maxi -
2 vantaux inégaux 2VI F-P bras à compas Eco (**) - (1840/2875)x(530/1100)+(530/1100) (1840/2300)x(530/930)+(530/930) (1840/2403)x(530/1092)+(530/1092), 4.8 m² maxi 0.5
2 vantaux inégaux avec imposte 2VI F-P bras à compas Eco (**) 900 (1) (1840/2875)x(530/1100)+(530/1100) - (1840/2403)x(530/1092)+(530/1092), 4.8 m² maxi 0.5
2 vantaux égaux 2VE F-P bras à coulisse Eco plus (**) - (1840/2875)x(530/1230)+(530/1230) (1840/2300)x(530/930)+(530/930) (1840/2403)x(530/1092)+(530/1092), 4.8 m² maxi -
2 vantaux égaux avec imposte 2VE F-P bras à coulisse Eco plus (**) (900) (1) (1840/2875)x(530/1230)+(530/1230) - (1840/2403)x(530/1092)+(530/1092), 4.8 m² maxi -
2 vantaux inégaux 2VI F-P bras à coulisse Eco plus (**) - (1840/2875)x(530/1230)+(530/1230) (1840/2300)x(530/930)+(530/930) (1840/2403)x(530/1092)+(530/1092), 4.8 m² maxi 0.5
2VI F-P bras à coulisse Eco plus (**) - (1840/2875)x(530/930)+(530/930) - (1840/2403)x(530/930)+(530/930) 0.25
2 vantaux inégaux avec imposte 2VI F-P bras à coulisse Eco plus (**) 900 (1) (1840/2875)x(530/1230)+(530/1230) - (1840/2403)x(530/1092)+(530/1092), 4.8 m² maxi 0.5
2VI F-P bras à coulisse Eco plus (**) 900 (1) (1840/2875)x(530/930)+(530/930) - (1840/2403)x(530/930)+(530/930), 4.8 m² maxi 0.25
2 vantaux égaux 2VE F-P et bandeau Esth. (**) - (1840/2875)x(530/1100)+(530/1100) (1840/2300)x(530/930)+(530/930) (1840/2403)x(530/1092)+(530/1092), 4.8 m² maxi -
2 vantaux égaux avec imposte 2VE F-P et bandeau Esth. (**) 900 (1) (1840/2875)x(530/1100)+(530/1100) - (1840/2403)x(530/1092)+(530/1092), 4.8 m² maxi -
2 vantaux inégaux 2VI F-P et bandeau Esth. (**) - (1840/2875)x(530/1100)+(530/1100) (1840/2300)x(530/930)+(530/930) (1840/2403)x(530/1092)+(530/1092), 4.8 m² maxi 0.5
2VI F-P et bandeau Esth. (**) - (1840/2875)x(530/930)+(530/930) - (1840/2403)x(530/930)+(530/930) 0.25
2 vantaux inégaux avec imposte 2VI F-P et bandeau Esth. (**) 900 (1) (1840/2875)x(530/1100)+(530/1100) - (1840/2403)x(530/1092)+(530/1092), 4.8 m² maxi 0.5
2VI F-P et bandeau Esth. (**) 900 (1) (1840/2875)x(530/930)+(530/930) - (1840/2403)x(530/930)+(530/930) 0.25
2 vantaux égaux 2VE F-P et bandeau Esth. plus (**) - (1840/2875)x(530/1230)+(530/1230) (1840/2300)x(530/930)+(530/930) (1840/2403)x(530/1092)+(530/1092), 4,8m² maxi -
2VE F-P et bandeau Esth. plus (**) 900 (1) (1840/2875)x(530/1230)+(530/1230) - (1840/2403)x(530/1092)+(530/1092), 4,8 m² maxi -
2 vantaux inégaux 2VI F-P et bandeau Esth. plus (**) - (1840/2875)x(530/1230)+(530/1230) (1840/2300)x(530/930)+(530/930) (1840/2403)x(530/1092)+(530/1092), 4,8 m² maxi 0,5
2VI F-P et bandeau Esth. plus (**) - (1840/2875)x(530/930)+(530/930) - (1840/2403)x(530/930)+(530/930) 0,25
2 vantaux inégaux avec imposte 2VI F-P et bandeau Esth. plus (**) 900 (1) (1840/2875)x(530/1230)+(530/1230) - (1840/2403)x(530/1092)+(530/1092), 4,8 m² maxi 0,5
2VI F-P et bandeau Esth. plus (**) 900 (1) (1840/2875)x(530/930)+(530/930) - (1840/2403)x(530/930)+(530/930) 0,25
2 vantaux égaux 2VE F-P encastré Prestige (**) - (1840/2875)x(625/1230)+(625/1230) - - - - - - -
2 vantaux inégaux 2VI F-P encastré Prestige (**) - (1840/2875)x(900/1230)+(530/1229) - - - - - - 0,5

(**) Définition au niveau des Variantes et options, équipement DAS (1) : Imposte incluse dans la hauteur maxi
