Mag 30 PAU 1V EI 30

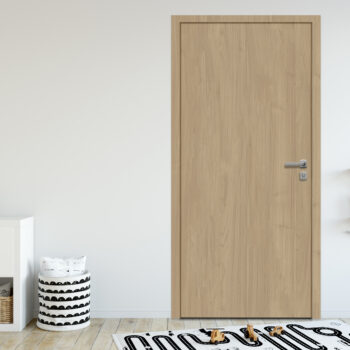

Porte en bois intérieure, Coupe feu, Mag 30 PAU 1V EI 30

E/EI 30
Usage intérieur
La porte MAG 30 PAU 1V EI 30, avec point de fermeture et un vaste choix de finitions stratifiées (61 coloris dans la gamme LEADER), conjugue esthétisme, qualité et technicité pour plusieurs destinations : hospitalier, ERP, enseignement, hôtellerie et tertiaire .
Utilisé en tant que :

Performances de la porte

  • picto Feu : E/EI 30
    1V : EFECTIS N° EFR-14-000447
    Recto Verso, sauf RENO (feu côté paumelles)
  • picto Environnement
    DEP N°3 (HB)
    DEP N°4 (HM)

Descriptif de base

Huisserie

  • Type : Huisserie métallique en acier 15/10e prépeint
  • - Bois dur qualité à peindre
  • Section : Mini 67x54
  • Mise en oeuvre : Selon liste ci-dessous

Vantail

  • Epaisseur : 40 mm
  • Cadre : Bois dur
  • Ame : Pleine coupe-feu
  • Parement : Plans en stratifiés
  • Chants : Droit à rives homogènes
  • Etanchéité au feu : EI30 selon solution retenue
  • Poids (format 2040 x 930) : 35 kg
  • Articulation : paumelles UNI BCP sur huisserie bois et métallique
  • Serrure : 1 point NF QC axe à 50

Variantes & options

Huisserie

  • Résineux prépeint
  • Bois dur qualité à vernir
  • Bois résineux ou bois dur qualité à peindre
  • Huisserie métallique en acier galvanisé prépeint
  • Huisserie 4 côtés
  • Juxtaposition de blocs-portes possible (illimité)
  • Joint Isophonique

Vantail

  • Cadre bois dur qualité à vernir
  • Etanchéité au feu EI30 : standard, U, DCF, FC, UE ou B
  • Etanchéité à l'air : Joint balai posé en traverse basse
  • - Plinthe automatique - Seuil à la suisse bois avec ou sans capotage inox, seuil aluminium, seuil réduit acier

Décors du vantail

  • Inserts en applique ou affleurants (selon modèle) en stratifié

Imposte

  • Suivant plans PB-75 (HB) et PB-76 (HM)
  • Démontable avec feuillure porte imposte et verrous
  • Hauteur mini 200 mm

Articulations*

  • Paumelles inox UNI, 140x70 ou 140x70 inox
  • Charnières invisibles réglables en 3D (HB uniquement)
  • Pions anti-dégondage

Serrures*

  • Serrure 1 point axe à 120 ou 300
  • Multipoints axe à 50, 120 ou 300 standard ou A2P*
  • Multipoints A2P** axe à 50
  • Barre anti-panique 1 point ou 3 points en applique
  • Barre anti-panique 1 point encastrée

Contrôles d'accès*

  • Serrure 1 point électrique filaire avec passe-câble invisible, ou autonome à carte, à code ou RFID
  • Gâche électrique
  • Gâche électrique DAS pour issues de secours (conforme NFS 61 937 Fiche XIV)

Fermeture*

  • Ferme-porte : En applique bras à compas ou à coulisse
  • - Encastré
  • Ouvre-porte motorisé sur demande spéciale (à coupler avec gâche électrique ou serrure motorisée)

Oculus*

  • Nature : Vitrage E 30 ou EI 30 posé avec parcloses bois ou acier extra plates
  • Formats standards : Parcloses bois : D 300, D 400, 400x300, 800x200 ou 1200x400
  • - Parcloses acier : D 279, D 432, 432x279
  • Formats spéciaux maxi : Parcloses bois : 1200x500, triangulaire 600x400, circulaire ou demi-lune D 400
  • - Parcloses acier : 1194x229
  • Nombre maxi : Parcloses bois : 4 par vantail
  • - Parcloses acier : 4 par vantail
  • Position : distance mini bord du vantail ou entre oculi precisée en annexe

Accessoires*

  • Microviseur, hauteur standard 1500 mm
  • Garniture sur plaque ou sur rosace
  • Protection de porte PVC ou tôle acier d'épaisseur 10/10ème mm

Châssis vitré

  • Châssis d'imposte ou latéral
  • Unique ou multiple
  • Avec conservation de l'agrément feu de l'ensemble

*

  • Références homologuées par Keyor et modifications induites dans les fiches correspondantes en ANNEXE

Dimensions et mises en oeuvre standards

Dimensions max Performance max Bâti bois Huisserie bois Bâti métal Huisserie métal

Scellé

Scellée

Tunnel

Plaques de plâtre

Scellé

Scellée

Banchée

Tunnel

Plaques de plâtre

3000x1230 EI30 PB-261 PB-263 PB-266 PB-268 PB-260 PB-262 PB-264 PB-265 PB-267

Dimensions et performances maximales détaillées par mise en oeuvre

    Performance Imposte Bâti bois Huisserie bois Bâti métal Huisserie métal


Scellé

Scellée

Tunnel

Plaques de plâtre

Doublage intérieur (5)

Réno

Scellé

Scellée

Banchée

Tunnel

Plaques de plâtre

Easy Métal (6)

Doublage intérieur (5)

  PB-261PB-263PB-266PB-268PB-70PB-271PB-260PB-262PB-264PB-265PB-267PB-73PB-69
1 vantail
1V EI30 - 3000x(330/1230) 2576x(330/1185), 2.8 m² maxi
(Ex : 2576x1087 ou 2365x1185)
2233x(330/1017) 2346x(330/980) 2240x(330/1030)
1V EI30 - - - - - - - 2240x(330/1230) -
1 vantail avec imposte
1V EI30 900 (1) 3000x(330/1230) 2240x(330/1185) 2233x(330/1017) 2346x(330/980) 2240x(330/1030)
1V EI30 900 (1) - - - - - - 2240x(330/1230) -

(1): Imposte incluse dans la hauteur maxi (5) : Doublage de 70 mm mini colle comprise, limité à 170 mm pour huisserie métallique (6) : Dimensions limitées à 2233x(630/1017)
