Premafone 53 1V EI 30

Porte en bois intérieure, Acoustique, Premafone 53 1V EI 30

Ra=53 dB Rw=55(-2;-5) dB
Usage intérieur
La Premafone 53 1V EI 30 est composée d'une double porte (SAS) spécialement préconisée pour les portes de communication entre chambres dans les hôtels.
Utilisé en tant que :

Performances de la porte

  • picto Feu : E/EI 30
    1V : EFECTIS N° EFR-14-000444
    Recto Verso
  • picto Acoustique : Ra=53 dB Rw=55(-2;-5) dB
    CSTB N° 31393 + ext 02/1 + ext 02/3
  • picto Thermique : Ud = 1,4 (HB), Ud = 1,6 (HM)
    FCBA PC.CIAT/2016.045.9
    FCBA PC.CIAT/2016.045.10
  • picto Environnement
    DEP N°3 (HB)
    DEP N°4 (HM)

Descriptif de base

Huisserie

  • Type : Huisserie métallique en acier 15/10e prépeint
  • - Bois résineux ou bois dur qualité à peindre
  • Section : Mini 198 x 54
  • - maxi 218 x 54
  • Mise en oeuvre : Selon liste ci-dessous
  • Joint : Isophonique

Vantail

  • Epaisseur : 40 mm
  • Cadre : Bois résineux
  • Ame : Composite coupe-feu et acoustique
  • Parement : Plan en MDF et stratifié à peindre
  • Chants : Droits
  • Etanchéité au feu : EI30 selon solution retenue
  • Etanchéité à l'air : Joint balai posé en traverse basse
  • Poids (format 2040 x 930) : 2 x 35 kg
  • Articulation : paumelles UNI BCP sur huisserie bois et métallique
  • Serrure : 1 point NF QC axe à 50
  • - Béquilles de portes à deux hauteurs différentes

Variantes & options

Huisserie

  • Bois dur qualité à vernir
  • Huisserie métallique en acier galvanisé prépeint
  • Huisserie 4 côtés
  • Juxtaposition de blocs-portes possible (illimité)

Vantail

  • Etanchéité EI30 : standard, U ou UE
  • Cadre bois dur qualité à peindre
  • Cadre bois dur qualité à vernir
  • Etanchéité à l'air : Plinthe automatique
  • - Seuil à la suisse bois avec ou sans capotage inox, seuil aluminium, seuil réduit acier

Finitions du vantail

  • Stratifié

Décors du vantail

  • Gravé Beaux-Arts ou New-Arts en pré-peint, Beaux-Arts en stratifié
  • Inserts en applique ou affleurants (selon modèle) en stratifié

Imposte

  • Suivant plans PB-75 (HB) et PB-76 (HM)
  • Démontable avec feuillure porte imposte et verrous
  • Hauteur mini 200 mm

Articulations*

  • Paumelles inox UNI, 140x70 ou 140x70 inox
  • Charnières invisibles réglables en 3D (HB uniquement)
  • Pions anti-dégondage

Serrures*

  • Serrure 1 point axe à 120 ou 300
  • Multipoints axe à 50, 120 ou 300 standard ou A2P*
  • Multipoints A2P** axe à 50

Contrôles d'accès*

  • Serrure 1 point électrique filaire avec passe-câble invisible, ou autonome à carte, à code ou RFID
  • Gâche électrique

Fermeture*

  • Ferme-porte : En applique bras à compas ou à coulisse
  • - Encastré (Hors PV acoustique)
  • Ouvre-porte motorisé sur demande spéciale (à coupler avec gâche électrique ou serrure motorisée)

Accessoires*

  • Garniture sur plaque ou sur rosace

*

  • Références homologuées par Keyor et modifications induites dans les fiches correspondantes en ANNEXE

Dimensions et mises en oeuvre standards

Dimensions max Performance max (Ra) Bâti bois Huisserie bois Bâti métal Huisserie métal

Scellé

Scellée

Tunnel

Plaques de plâtre

Scellé

Scellée

Banchée

Tunnel

Plaques de plâtre

2940x1230 53dB PB-180 PB-180 PB-180 PB-180 PB-181 PB-181 PB-181 PB-181 PB-181

Dimensions et performances maximales détaillées par mise en oeuvre

    Performance (Ra) Imposte Bâti bois Huisserie bois Bâti métal Huisserie métal


Scellé

Scellée

Tunnel

Plaques de plâtre

Scellé

Scellée

Banchée

Tunnel

Plaques de plâtre

  PB-180PB-180PB-180PB-180PB-181PB-181PB-181PB-181PB-181
1 vantail
1V 53dB - 2240x(630/1030)
1V 52dB - 2040x(1031/1130)
Avec ou sans imposte 1V Non mesuré 900 (7) 2940x(330/1230) 2346x(630/980)
1V Non mesuré 900 (7) - - - - 2240x(330/1230)

(7) : Imposte incluse dans la hauteur maxi

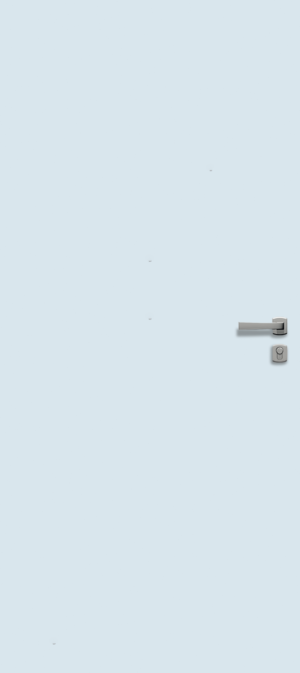

Designs disponibles
