Premafone 30 Maternelle 1V EI 30

Porte en bois intérieure, Acoustique, Premafone 30 Maternelle 1V EI 30

Ra=30 dB Rw=31(-1;-1) dB
Usage intérieur
La Premafone 30 maternelle 1V EI 30 est une porte acoustique conforme à une utilisation en milieu de la petite enfance adaptée aux zones peu bruyantes.
Utilisé en tant que :

Performances de la porte

  • picto Feu : E/EI 30
    1V : EFECTIS N° EFR-14-000444
    Recto Verso, sauf RENO (feu côté paumelles)
  • picto Acoustique : Ra=30 dB Rw=31(-1;-1) dB
    FCBA Rapport d'essai N° 404/13/39/5
    FCBA.IBC.342.372.2013.494.288_e
  • picto Environnement
    FDES N°1 (HB)
    FDES N°7 (HM)

Descriptif de base

Huisserie

  • Type : Huisserie métallique en acier 15/10e prépeint
  • - Bois résineux ou bois dur qualité à peindre
  • Section : Mini 67x54
  • Mise en oeuvre : Selon liste ci-dessous

Vantail

  • Epaisseur : 40 mm
  • Cadre : Spécial maternelle bois résineux
  • Ame : Composite coupe-feu et acoustique
  • Parement : Plan en MDF prépeint
  • Chants : Droits
  • Etanchéité au feu : EI30 selon solution retenue
  • Joint APD : Anti-pince doigts côté articulation et battement de 1 100 mm de hauteur
  • Etanchéité à l'air : Joint balai posé en traverse basse
  • Poids (format 2040 x 930) : 37 kg
  • Articulation : Paumelles UNI BCP spécial sur huisserie bois et métallique maternelle
  • Serrure : 1 point NF QC axe à 50
  • - Axe béquille à 1300mm du sol pour respect norme PMR

Variantes & options

Huisserie

  • Bois dur qualité à vernir
  • Huisserie métallique en acier galvanisé prépeint
  • Huisserie 4 côtés
  • Juxtaposition de blocs-portes possible (illimité)

Vantail

  • Cadre bois dur qualité à peindre
  • Cadre bois dur qualité à vernir
  • Etanchéité au feu EI30 : standard, U, FC, UE ou B
  • Etanchéité à l'air : Seuil à la suisse bois avec ou sans capotage inox, seuil aluminium, seuil réduit acier
  • Suppression du joint APD (anti pince doigts) côté articulation

Finitions du vantail

  • Stratifié

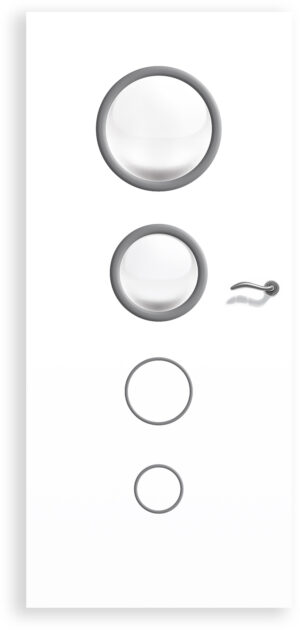

Décors du vantail

  • Gravé Beaux-Arts
  • Gravé en prépeint, stratifié
  • Inserts en applique ou affleurants (selon modèle) en stratifié

Imposte

  • Suivant plans PB-75 (HB) et PB-76 (HM)
  • Démontable avec feuillure porte imposte et verrous
  • Hauteur mini 200 mm

Serrures*

  • Serrure 1 point axe à 120 ou 300
  • Barre anti-panique 1 point encastrée

Contrôles d'accès*

  • Serrure 1 point électrique filaire avec passe-câble invisible, ou autonome à carte, à code ou RFID
  • Gâche électrique
  • Gâche électrique DAS pour issues de secours (conforme NFS 61 937 Fiche XIV)

Fermeture*

  • Ferme-porte : En applique bras à compas ou à coulisse
  • - Encastré
  • Ouvre-porte motorisé sur demande spéciale (à coupler avec gâche électrique ou serrure motorisée)

Oculus*

  • Nature : Vitrage E 30 ou EI 30 posé avec parcloses bois ou acier extra plates
  • - Avec modification de la performance acoustique
  • Formats standards : Parcloses bois : D 300, D 400, 400x300, 800x200 ou 1200x400
  • - Parcloses acier : D 279, D 432, 432x279
  • Formats spéciaux maxi : Parcloses bois : 1200x500, triangulaire 600x400, circulaire ou demi-lune D 400
  • Nombre maxi : Parcloses bois : 4 par vantail
  • - Parcloses acier : 4 par vantail
  • Position : distance mini bord du vantail ou entre oculi precisée en annexe

Accessoires*

  • Microviseur, hauteur standard 1500 mm
  • Garniture sur plaque ou sur rosace
  • Protection de porte PVC ou tôle acier d'épaisseur 10/10ème mm

Châssis vitré

  • Châssis d'imposte ou latéral
  • Unique ou multiple
  • Avec conservation de l'agrément feu de l'ensemble

*

  • Références homologuées par Keyor et modifications induites dans les fiches correspondantes en ANNEXE

Dimensions et mises en oeuvre standards

Dimensions max Performance max (Ra) Bâti bois Huisserie bois Bâti métal Huisserie métal

Scellé

Scellée

Tunnel

Plaques de plâtre

Scellé

Scellée

Banchée

Tunnel

Plaques de plâtre

2940x1230 30dB PB-80 PB-80 PB-80 PB-80 PB-81 PB-81 PB-81 PB-81 PB-81

Dimensions et performances maximales détaillées par mise en oeuvre

    Performance (Ra) Imposte Bâti bois Huisserie bois Bâti métal Huisserie métal


Scellé

Scellée

Tunnel

Plaques de plâtre

Scellé

Scellée

Banchée

Tunnel

Plaques de plâtre

Easy Métal (6)

  PB-80PB-80PB-80PB-80PB-81PB-81PB-81PB-81PB-81PB-81
1 vantail 1V 30dB - 2240x(630/1030)
1V 28dB - 2540x(830/1230) 2346x(830/980)
1V 28dB - - - - - 2240x(330/1230)
Avec ou sans imposte 1V Non mesuré 900 (7) 2940x(330/1230) - - - - - -

(6) : Dimensions limitées à 2233x(630/1017) (7) : Imposte incluse dans la hauteur maxi
